設備簡介

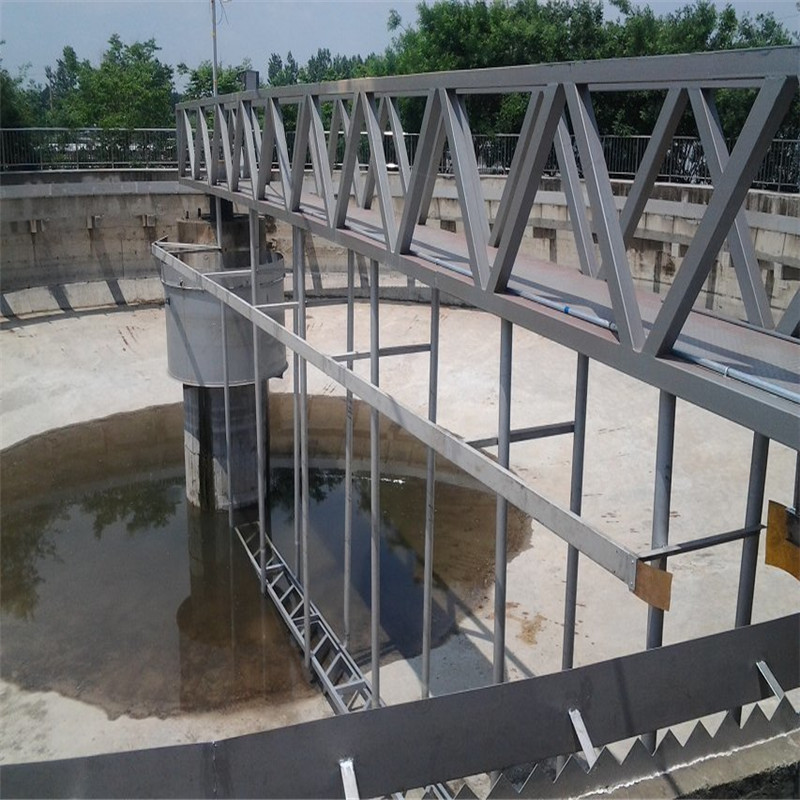

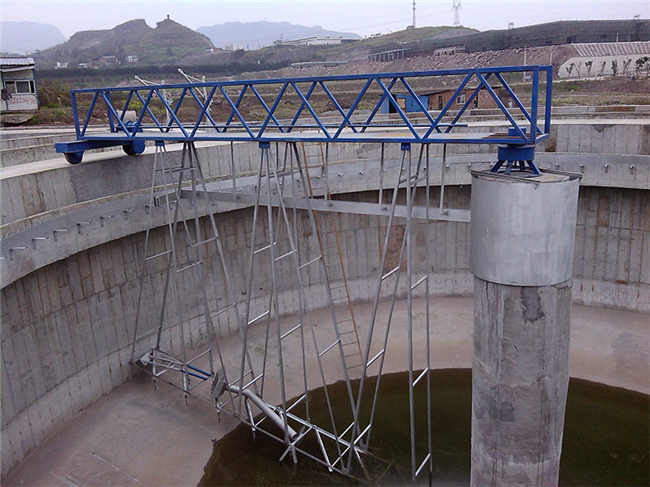

半橋式周邊傳動刮泥機，是城市水廠、城鎮污水處理廠常用的沉淀池刮泥設備。采用中間進水、排泥，周邊排水，保證水流均勻

其主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗、撇渣板、撇渣斗、出水三角堰板、浮渣擋板、控制箱等部件組成。

運行原理

污水從池中心的進水管經導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，上清液通過溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心旋轉支座為軸心沿池頂以1.0-3.0m/min線速度行駛，主梁下部連接支架、污泥刮泥板等。靠近液面處設置浮渣刮板，沿中心穩流筒延伸至鉸鏈式刮渣耙，當主梁旋轉時，浮渣刮板將液面的浮渣由池中心撇向池周，收集在鉸鏈式刮渣耙區內，收集的浮渣隨主機在池周運動至撇渣斗，通過刮渣耙的鉸鏈活動刮至撇渣斗內，排至池外。

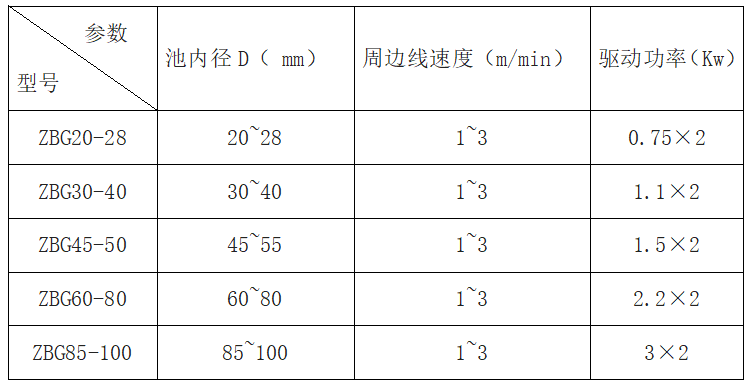

規格性能

（1）池底刮泥、水面撇渣。驅動裝置采用擺線針輪減速機或軸裝式齒輪減速電機與主動滾輪直聯傳動，結構緊湊，機械效率高；

（2）平行錯位線性刮泥板，連續性好、集泥效率高；不銹鋼刮泥板底部有刮泥橡膠板，刮泥徹底干凈，不會有浮泥現象發生。

（3）池底坡比1：10，刮泥時污泥阻力可忽略不計；特殊的鉸支結構，過載能力強。

（4）主梁選用桁架結構制作，結構強度大，采用噴面漆工藝，防腐性能強。

（5）操作簡單，可實現遠程控制。
